Вышка тура Вектор

Вышка тура Вектор СПб

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
ВЫШКА ТУРА ВЕКТОР КОМПЛЕКТАЦИЯ
Вышка тура Вектор СПб имеет размер площадки 2,0*1,2 м и предназначена для выполнения работ до высоты 21м. В комплектации вышки туры Вектор предусмотрено 3 варианта. Базовый комплект (1). Базовый комплект + балка базы (2). Базовый комплект + балка базы + стабилизаторы (3). Цена на комплекты указана в таблице.

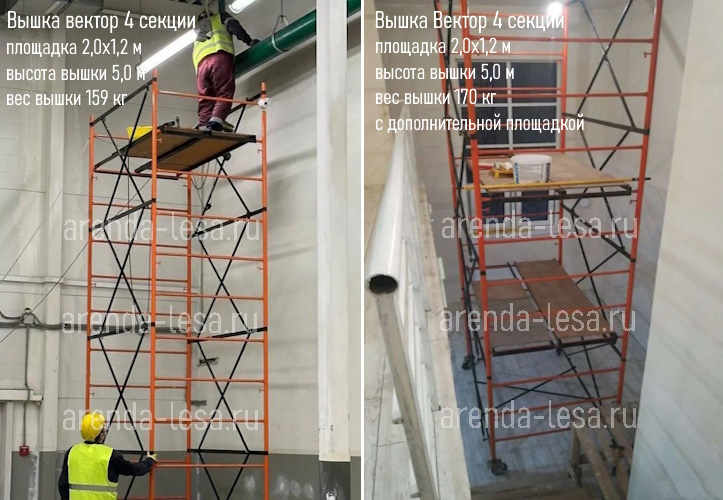

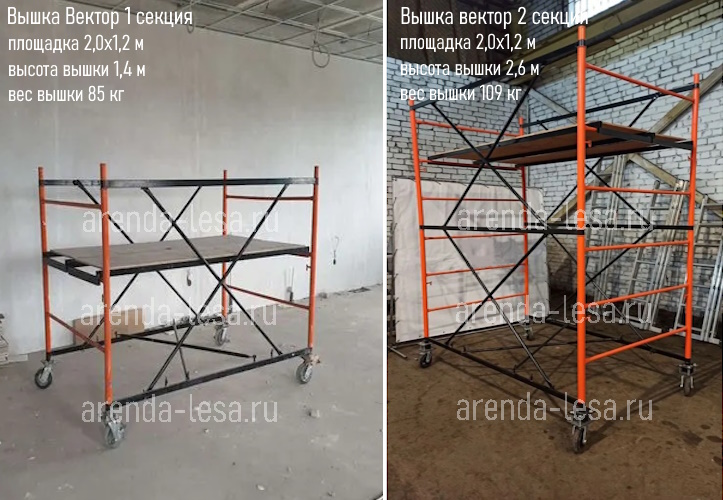

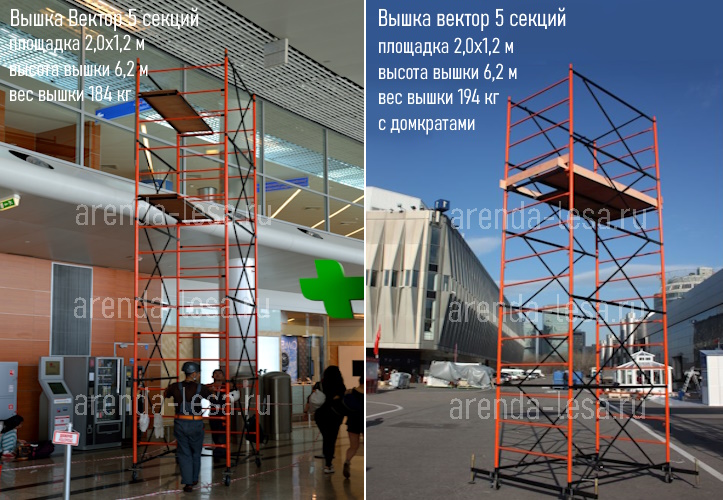

Вышка тура Вектор включает: базовый блок и промежуточные секции. Базовый блок включает нижнее основание из двух гантелей базы и двух стяжек базы и верхнюю секцию с рабочей площадкой. Высота вышки набирается промежуточными секциями высотой 1,2 м. В состав одной секции входят 2 шт рама вертикальная, 2 шт гантельная стяжка секции и 4 шт стяжка секции. Вертикальная рама имеет в своем составе горизонтальные перекладины для подъема по ним рабочих на рабочую площадку. Расстояние между горизонтальными перекладинами по вертикали 0,4 м.
ВЫШКА ТУРА ВЕКТОР СТАБИЛИЗАТОРЫ

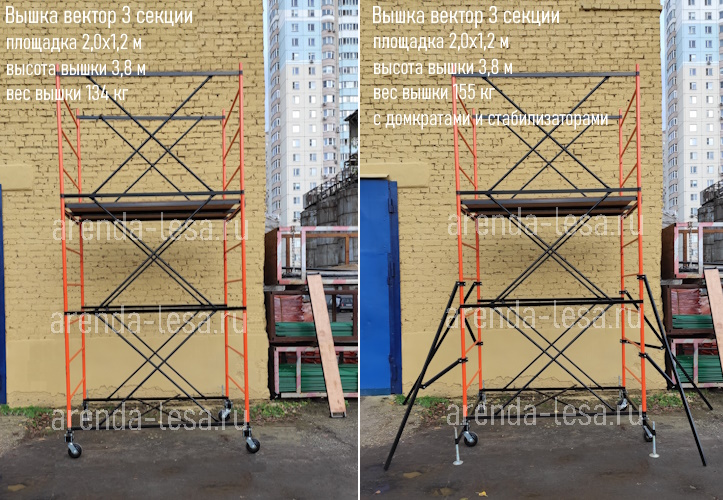

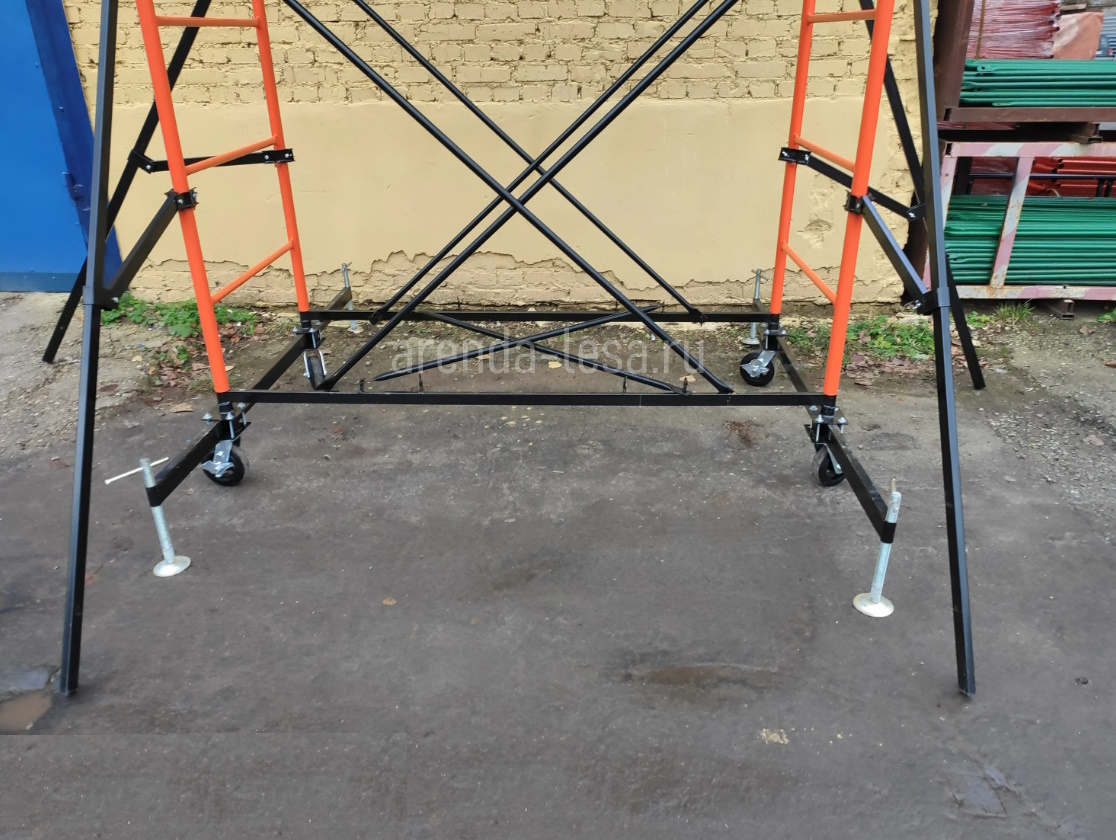

Вышка тура Вектор при высоте ограждения выше 5 м рекомендовано эксплуатировать со стабилизаторами устойчивости. Комплект стабилизаторов состоит из четырех лучей, которые присоединяются к вертикальным рамам с помощью специальных хомутов. Угол наклона лучей стабилизатора можно менять, таким образом изменяя площадь опоры. При необходимости  вышка тура Вектор может размещаться вплотную к стене, при этом два луча стабилизатора поворачивают вдоль стены. При необходимости можно монтировать на вышку только два луча стабилизатора. Вышка тура Вектор в комплекте со стабилизаторами обладает большей устойчивостью, а значит более безопасна.
ВЫШКА ТУРА ВЕКТОР НАГРУЗКА

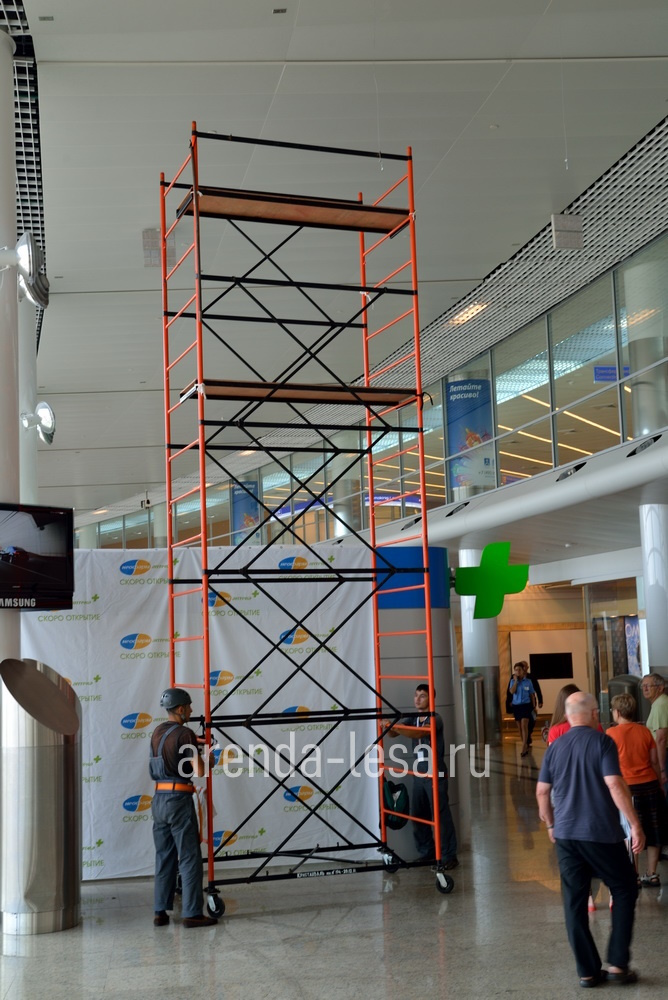

Максимально допустимая нагрузка на вышку тура Вектор вне зависимости от высоты составляет 250 кг. Превышать данный показатель запрещено. Это может привести к тому, что вышка тура строительная передвижная может разрушится, что в свою очередь приведет к травме. Величина 250 кг рассчитана на работу двух рабочих с материалами и инструментом. Данный параметр обеспечивает весь спектр строительных работ, за исключением каменной кладки. В этом случае используют либо подмости каменщика, либо клиновые строительные леса. Их максимально допустимая нагрузка 400 кг/кв м. При необходимости проведения работ на большой площади вышка тура Вектор может перемещаться рабочими вдоль объекта, при этом вышку необходимо частично разобрать перед перемещением.
ВЫШКА ТУРА ВЕКТОР РАБОЧАЯ ПЛОЩАДКА
Вышка тура Вектор в базовом комплекте имеет одну рабочую площадку, которая предназначена для обеспечения доступа рабочих к месту проведения работ. Максимально допустимая нагрузка на площадку 250 кг. Запрещается превышать нагрузку 250 кг. Рабочая площадка вышки тура Вектор представляет собой многослойную фанеру с пропиткой от намокания, расположенной на металлическом каркасе. Площадка имеет откидывающийся люк для попадания рабочих на площадку. Рабочая площадка для вышки тура Вектор состоит из двух одинаковых частей шириной 0,6 м, в одной из которых оборудован люк (1). Располагается рабочая площадка на горизонтальных перекладинах вертикальных рам. Установить площадку можно в любом месте вышки, но с учетом ограждения безопасности не менее 1 м. Шаг установки площадки 0,4 м. Конструкция вышки тура Вектор позволяет устанавливать дополнительные промежуточные площадки для облегчения подъема и спуска рабочих или для организации дополнительного места проведения работ. Для большего удобства и комфорта в этих местах могут устанавливаться наклонные лестницы для подъема. По запросу вышка тура Вектор комплектуется бортовым ограждением рабочей площадки (2).
		При необходимости увеличить площадь работ на фасаде здания снаружи или на стене внутри помещения вышка тура Вектор доукомплектовывается дополнительными промежуточными площадками. Устанавливаются они на горизонтальные перекладины в вертикальных рамах с шагом 0,4 м по высоте.  Для удобства подъема и спуска на рабочие площадки вышка тура Вектор оснащается металлическими наклонными лестницами.  Наклонная лестница имеет длину 2.3 м, ширину 0,6 м. Изготовлена из стальной трубы 25 мм. Ступеньки из стальной трубы 25 мм.  Лестницы оборудованы специальными крюками для их крепления к элементам строительных лесов и перилами с одной стороны. Вес лестницы - 10 кг Допустимая нагрузка - 150 кг Угол наклона лестниц 60 гр.
Вышка тура Вектор оборудована рабочей площадкой с открывающимся люком. Рабочая площадка состоит из двух одинаковых по ширине частей, в одной из которых расположен открывающийся люк. Ширина каждой части 0,6 м. Это сделано для удобства монтажа площадок. Подъем и спуск на рабочую площадку производится по внутренней части вышки по горизонтальным перекладинам в составе вертикальных рам. Шаг горизонтальных перекладин по высоте составляет 0,4 м. При этом подъем снаружи  вышки запрещен из-за возможного опрокидывания вышки.
ВЫШКА ТУРА ВЕКТОР КРЕПЛЕНИЕ К СТЕНЕ
Вышка тура Вектор может использоваться без крепления к фасаду здания до высоты вышки 5 м. При монтаже вышки высотой более 5 м необходимо применить стабилизаторы устойчивости (комплект 4 шт). Более надежно прикрепить вышку туру Вектор к стене с помощью крепления. В качестве способа крепления мы рекомендуем два варианта крепления: кронштейн анкера с анкерным болтом (1) и анкерная труба с неповоротным хомутом и шурупом-рым (2). Вариант с кронштейном анкера более низкий по стоимости, производится в двух вариантах и обеспечивает расстояние от стены до вышки 28-35 см и 58-65 см. Анкерная труба с хомутом и шуруп-рымом более универсальный вариант, позволяющий плавно регулировать расстояние от стены до вышки от минимального до 1500 мм. Он имеет более высокую стоимость. Анкерная труба поставляется в трез размерах: 500/800/1500 мм. Изготавливается из трубы диаметром 42 мм. Шуруп-рым имеет следующие размеры 120/160/190/230/300/350 мм и изготовлен из оцинкованной стали. Пластиковый дюбель имеет три размера 70/100/135 мм. Диаметр всех пластиковых дюбелей 14 мм. Наши менеджеры порекомендуют вам оптимальный вариант крепления для полного обеспечения безопасности при работе и с учетом экономии ваших средств.

 Паспорт          Сертификат          Схема сборки


ВЫШКА ТУРА ВЕКТОР ХАРАКТЕРИСТИКИ

Вышка тура Вектор СПб - Максимальная высота 19,4 м - Размер площадки: 2.0 * 1.2 м - Настил из влагостойкой фанеры - Настил на стальной раме - Настил оборудован люком - Шаг настила по высоте - 0,40 м - Колеса резиновые поворотные - Диаметр колес - 160 мм - Максимальная нагрузка - 250 кг

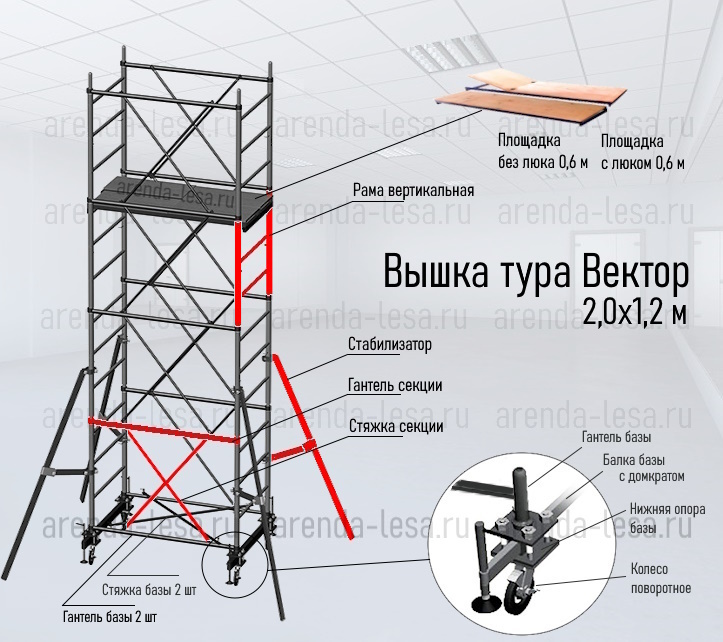

ВЫШКА ТУРА ВЕКТОР КОНСТРУКЦИЯ
Вышка тура Вектор представляет собой пространственную конструкцию, состоящую из следующих элементов:
- колеса цельнолитые диаметром 160 мм, два с тормозом и два без тормоза 4
- нижнее основание (стяжка базы гантельная с площадкой-2, нижняя опора базы-3, стяжка базы диагональная-5)

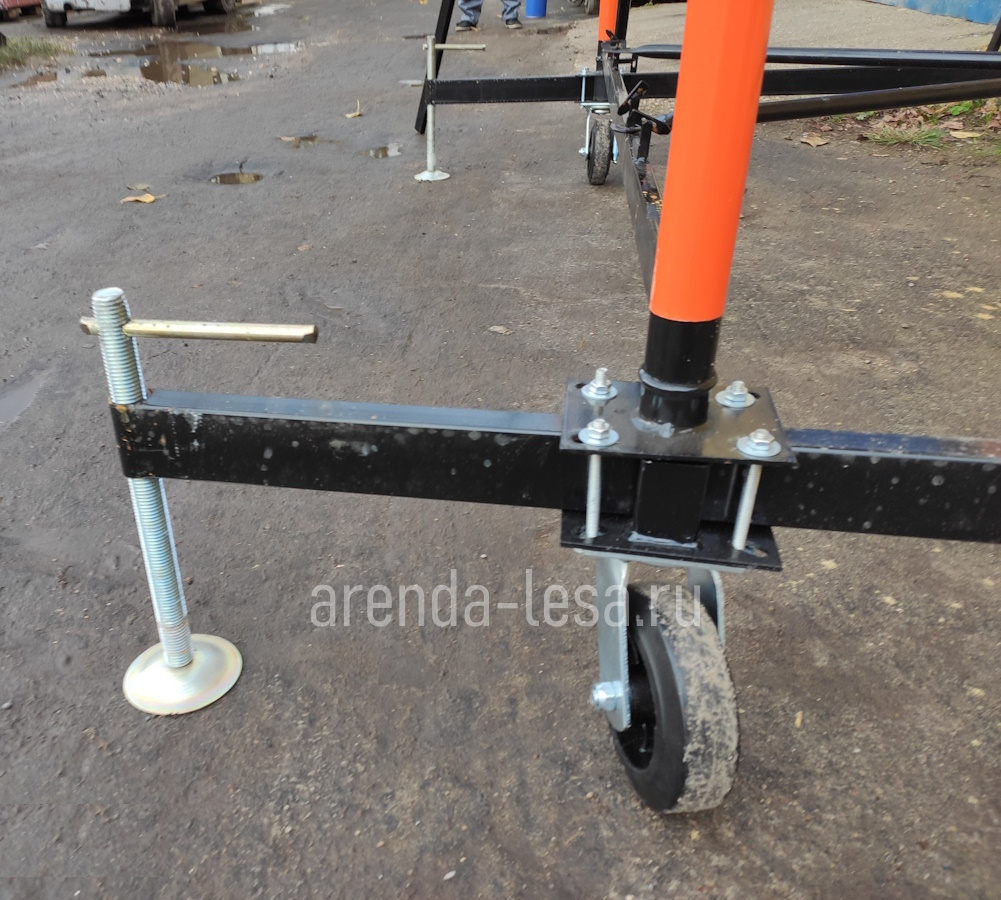

- балка базы с винтовыми домкратами 1


- промежуточная секция высотой 1,2 м (рама вертикальная-6, стяжка диагональная-7, стяжка гантельная-8)

- рабочая площадка из двух частей (одна часть с люком 10, одна без люка-11)

- стабилизаторы-9



ВЫШКА ТУРА ВЕКТОР КОМПЛЕКТАЦИЯ
Вышка тура Вектор - это оптимальное решение при выборе вышки туры для строительных работ самого широкого профиля. Рабочая площадка рассчитана на двух человек с рабочим инструментом и строительными материалами. Для устойчивости на неровной поверхности применяются винтовые домкраты и стабилизаторы устойчивости.
Варианты комплектации вышки туры Вектор.
1. Вышка тура Вектор + винтовые домкраты + стабилизаторы устойчивости
2. Вышка тура Вектор + винтовые домкраты
3. Вышка тура Вектор + стабилизаторы устойчивости
4. Вышка тура Вектор
