ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
ВЫШКА ТУРА РАДИАН АЛЬФА КОМПЛЕКТАЦИЯ
Вышка тура Радиан Альфа СПб это универсальное строительное оборудование с размером площадки 1,7*0,9 м для выполнения работ до высоты 12м. Она имеет три основных варианта комплекта. Базовый комплект (1). Базовый комплект + балка базы (2). Базовый комплект + балка базы + стабилизаторы (3). Цена на комплекты указана в таблице.

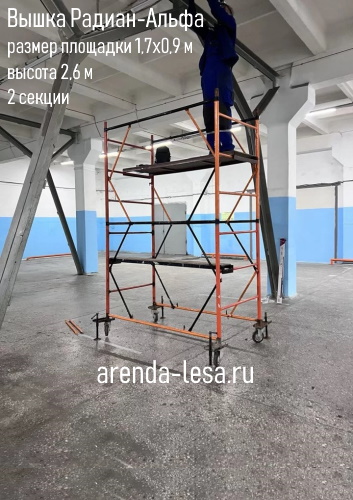

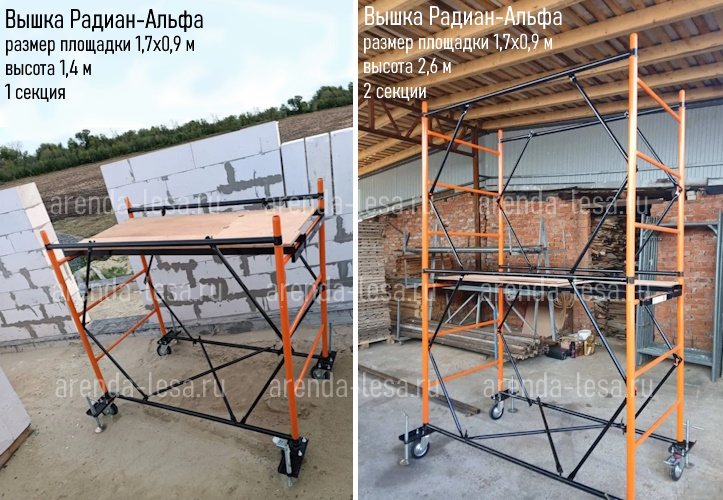

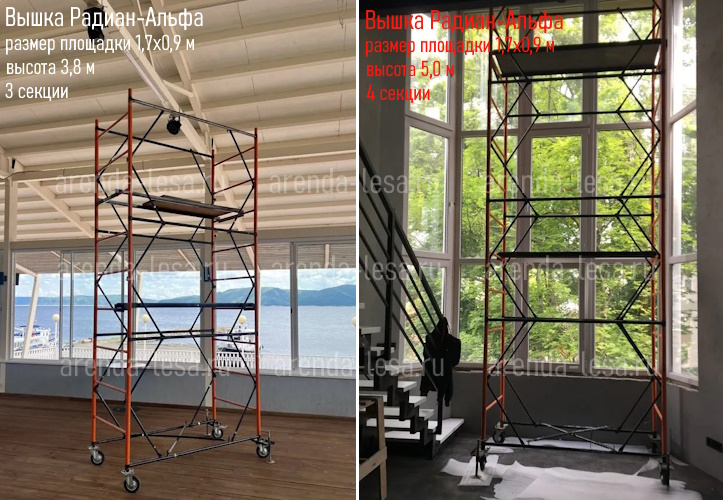

Вышка тура Радиан Альфа включает: базовый блок и промежуточные секции. Базовый блок включает нижнее основание из двух гантелей базы и двух стяжек базы и верхнюю секцию с рабочей площадкой. Высота вышки набирается промежуточными секциями высотой 1,2 м. В состав одной секции входят 2 шт рама вертикальная, 2 шт гантельная стяжка секции и 4 шт стяжка секции. Вертикальная рама имеет в своем составе горизонтальные перекладины для подъема по ним рабочих на рабочую площадку. Расстояние между горизонтальными перекладинами по вертикали 0,4 м.
ВЫШКА ТУРА РАДИАН АЛЬФА СТАБИЛИЗАТОРЫ
Вышка тура Радиан Альфа при высоте ограждения выше 5 м рекомендовано эксплуатировать со стабилизаторами. Комплект стабилизаторов состоит из четырех лучей (1), которые присоединяются к вертикальным рамам с помощью специальных хомутов (2). Угол наклона лучей стабилизатора можно менять, таким образом изменяя площадь опоры. При необходимости  вышка тура Радиан Альфа может размещаться вплотную к стене, при этом два луча стабилизатора поворачивают вдоль стены. При необходимости можно монтировать на вышку только два луча стабилизатора. Вышка тура Радиан Альфа в комплекте со стабилизаторами обладает большей устойчивостью, а значит более безопасна.
ВЫШКА ТУРА РАДИАН АЛЬФА НАГРУЗКА
Максимально допустимая нагрузка на вышку тура Радиан Альфа вне зависимости от высоты составляет 250 кг. Превышать данный показатель запрещено. Это может привести к тому, что вышка тура строительная передвижная может разрушится, что в свою очередь приведет к травме. Величина 250 кг рассчитана на работу двух рабочих с материалами и инструментом. Данный параметр обеспечивает весь спектр строительных работ, за исключением каменной кладки. В этом случае используют либо подмости каменщика, либо клиновые строительные леса. Их максимально допустимая нагрузка 400 кг/кв м. При необходимости проведения работ на большой площади вышка тура Радиан Альфа может перемещаться рабочими вдоль объекта, при этом вышку необходимо частично разобрать перед перемещением.
ВЫШКА ТУРА РАДИАН АЛЬФА РАБОЧАЯ ПЛОЩАДКА

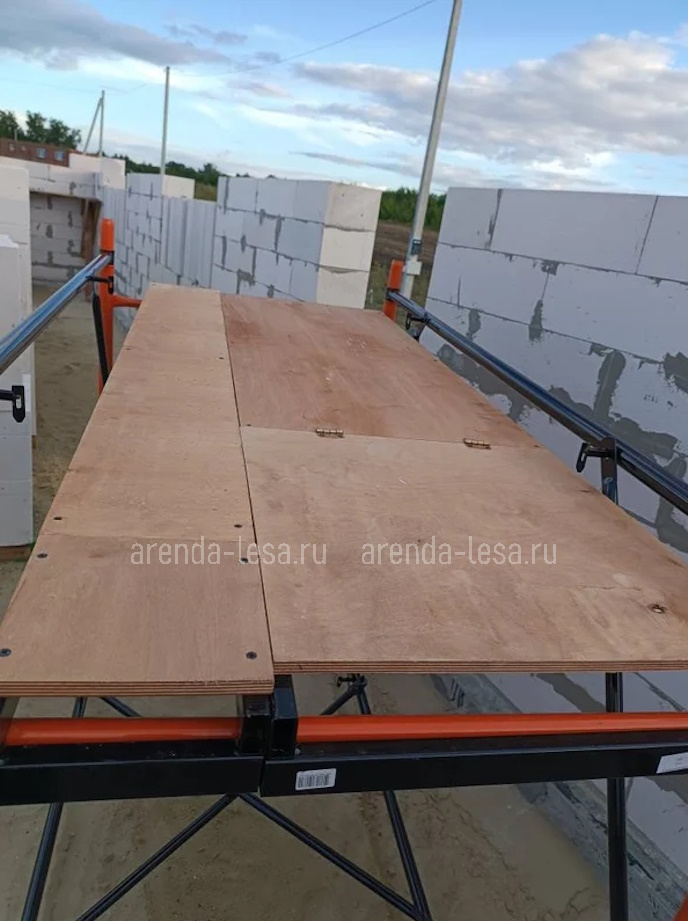

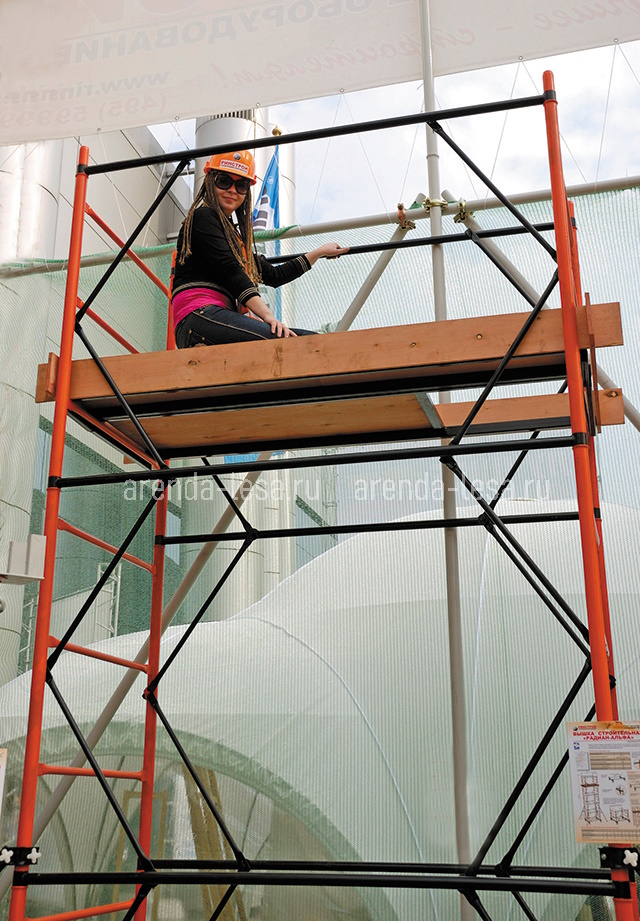

Вышка тура Радиан Альфа в базовом комплекте имеет одну рабочую площадку, которая предназначена для обеспечения доступа рабочих к месту проведения работ. Максимально допустимая нагрузка на площадку 250 кг. Запрещается превышать нагрузку 250 кг. Рабочая площадка вышки тура Радиан Альфа представляет собой многослойную фанеру с пропиткой от намокания, расположенной на металлическом каркасе. Площадка имеет откидывающийся люк для попадания рабочих на площадку. Рабочая площадка для вышки тура Радиан Альфа состоит из двух частей, одна шириной 0,6 м, вторая шириной 0,2 м (1). В площадке шириной 0,6 м оборудован люк. Располагается рабочая площадка на горизонтальных перекладинах вертикальных рам. Установить площадку можно в любом месте вышки, но с учетом ограждения безопасности не менее 1 м. Шаг установки площадки 0,4 м. Конструкция вышки тура Радиан Альфа позволяет устанавливать дополнительные промежуточные площадки для облегчения подъема и спуска рабочих или для организации дополнительного места проведения работ. Для большего удобства и комфорта в этих местах могут устанавливаться наклонные лестницы для подъема. По запросу вышка тура Радиан Альфа комплектуется бортовым ограждением рабочей площадки (2).

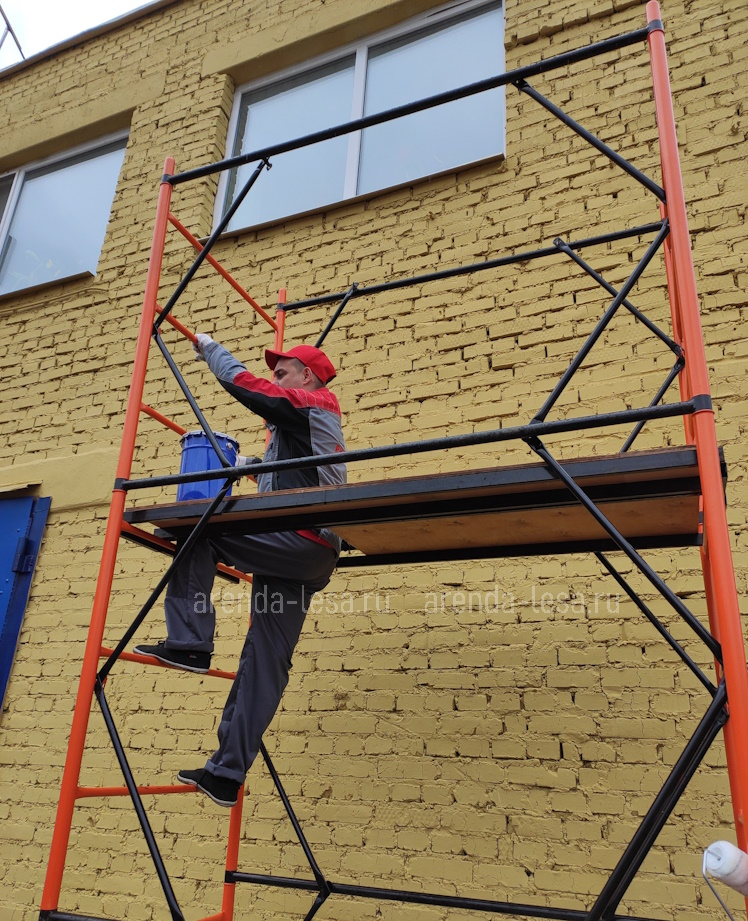

Подъем на рабочую площадку и спуск осуществляется только по внутреннему пространству вышки. Это обусловлено сохранением устойчивости вышки, особенно при больших высотах сборки вышки. Подъем по внешней стороне вышки запрещен из-за возможного ее опрокидывания. При этом поднявшись на площадку, необходимо закрыть люк и только после этого производить работы.
ВЫШКА ТУРА РАДИАН АЛЬФА КРЕПЛЕНИЕ К СТЕНЕ
Вышка тура Радиан Альфа может использоваться без крепления к фасаду здания до высоты вышки 5 м. При монтаже вышки высотой более 5 м необходимо применить стабилизаторы устойчивости (комплект 4 шт). Более надежно прикрепить вышку туру Радиан Альфа к стене с помощью крепления. В качестве способа крепления мы рекомендуем два варианта крепления: кронштейн анкера с анкерным болтом (1) и анкерная труба с неповоротным хомутом и шурупом-рым (2). Вариант с кронштейном анкера более низкий по стоимости, производится в двух вариантах и обеспечивает расстояние от стены до вышки 28-35 см и 58-65 см. Анкерная труба с хомутом и шуруп-рымом более универсальный вариант, позволяющий плавно регулировать расстояние от стены до вышки от минимального до 1500 мм. Он имеет более высокую стоимость. Анкерная труба поставляется в трез размерах: 500/800/1500 мм. Изготавливается из трубы диаметром 42 мм. Шуруп-рым имеет следующие размеры 120/160/190/230/300/350 мм и изготовлен из оцинкованной стали. Пластиковый дюбель имеет три размера 70/100/135 мм. Диаметр всех пластиковых дюбелей 14 мм. Наши менеджеры порекомендуют вам оптимальный вариант крепления для полного обеспечения безопасности при работе и с учетом экономии ваших средств.
ВЫШКА ТУРА РАДИАН АЛЬФА НА ЛЕСТНИЦУ

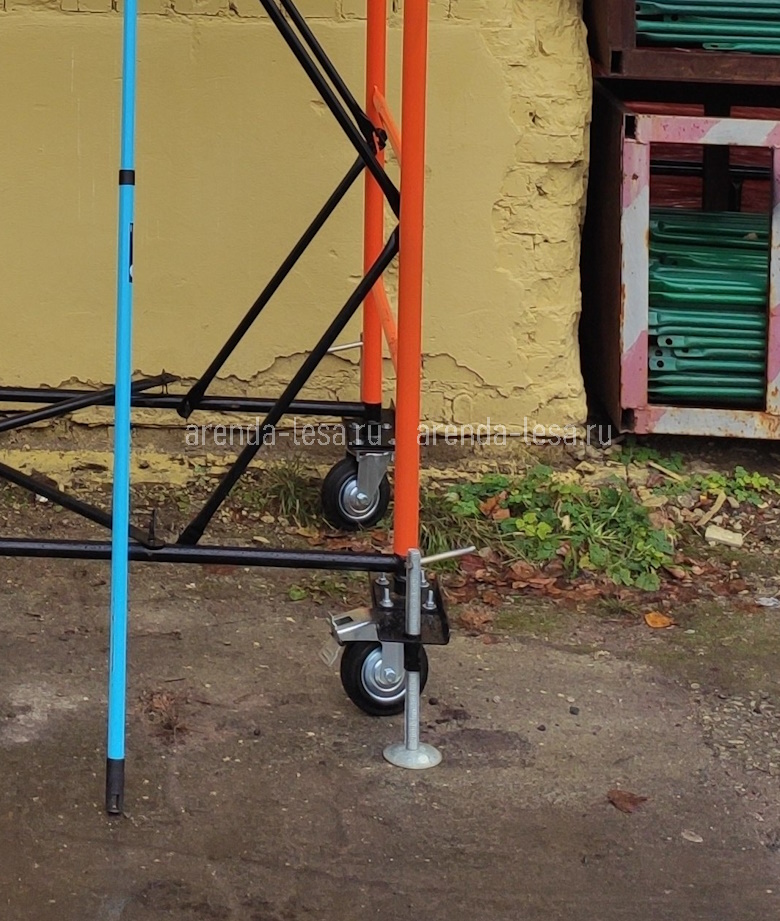

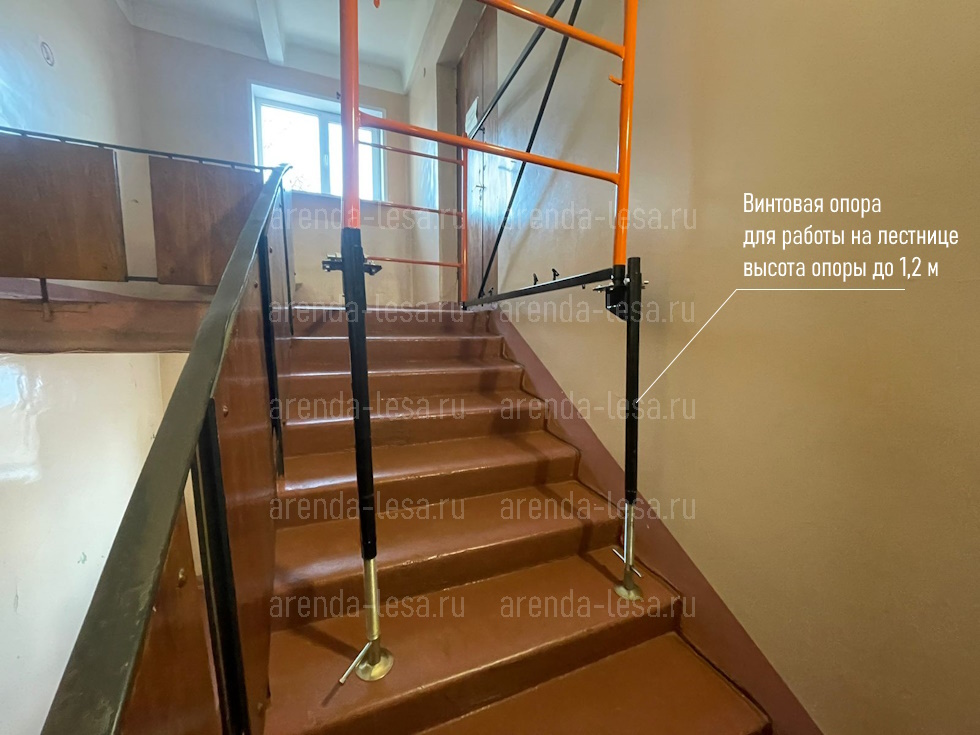

Вышка тура Радиан Альфа разработана с учетом возможности работы на лестничном марше, когда вышку необходимо установить на ступеньках с перепадом высот. Для этих целей берется стандартная вышка тура Радиан Альфа, откручиваются колеса и вместо двух колес с одной стороны прикручиваются две специальные винтовые опоры высотой 1,2 м. За счет этих двух опор и происходит выравнивание вышки по горизонту. Размер площадки вышки туры Радиан Альфа 1,7*0,9 идеально подходит для работы в стандартных подъездах наших домов. В тех случаях, когда вам необходима вышка для работы на лестничном марше более легкая и с меньшими габаритами, вам подойдет вышка Компакт. Размер площадки 1,2*0,7 м и не большой вес Компакта (всего 55 кг) сделают эту вышку вашим универсальным не заменимым помощником.

 Паспорт          Сертификат          Схема сборки

ВЫШКА ТУРА РАДИАН АЛЬФА ХАРАКТЕРИСТИКИ

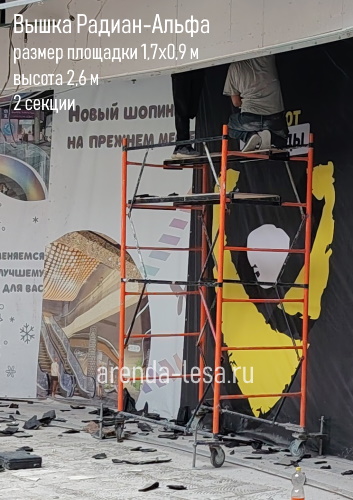

Вышка тура Радиан Альфа СПб - Максимальная высота 8,6 м - Размер площадки: 1,7 х 0,9 м - Настил из влагостойкой фанеры - Настил на стальной раме - Настил оборудован люком - Шаг настила по высоте - 0,40 м - Колеса резиновые поворотные - Диаметр колес - 160 мм - Максимальная нагрузка - 250 кг

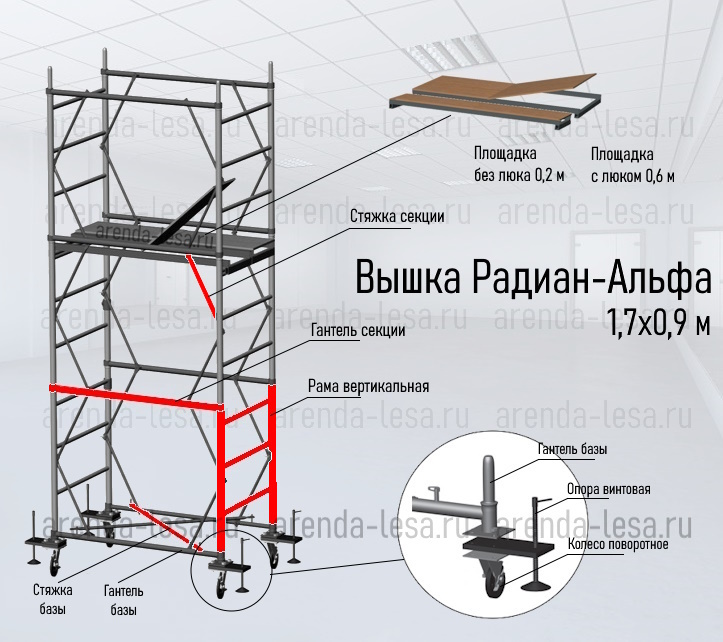

ВЫШКА ТУРА РАДИАН АЛЬФА КОНСТРУКЦИЯ
Вышка тура Вектор представляет собой пространственную конструкцию, состоящую из следующих элементов:
- колеса цельнолитые диаметром 160 мм, два с тормозом и два без тормоза 4
- нижнее основание (стяжка базы гантельная с площадкой-2, нижняя опора базы-3, стяжка базы диагональная-5)

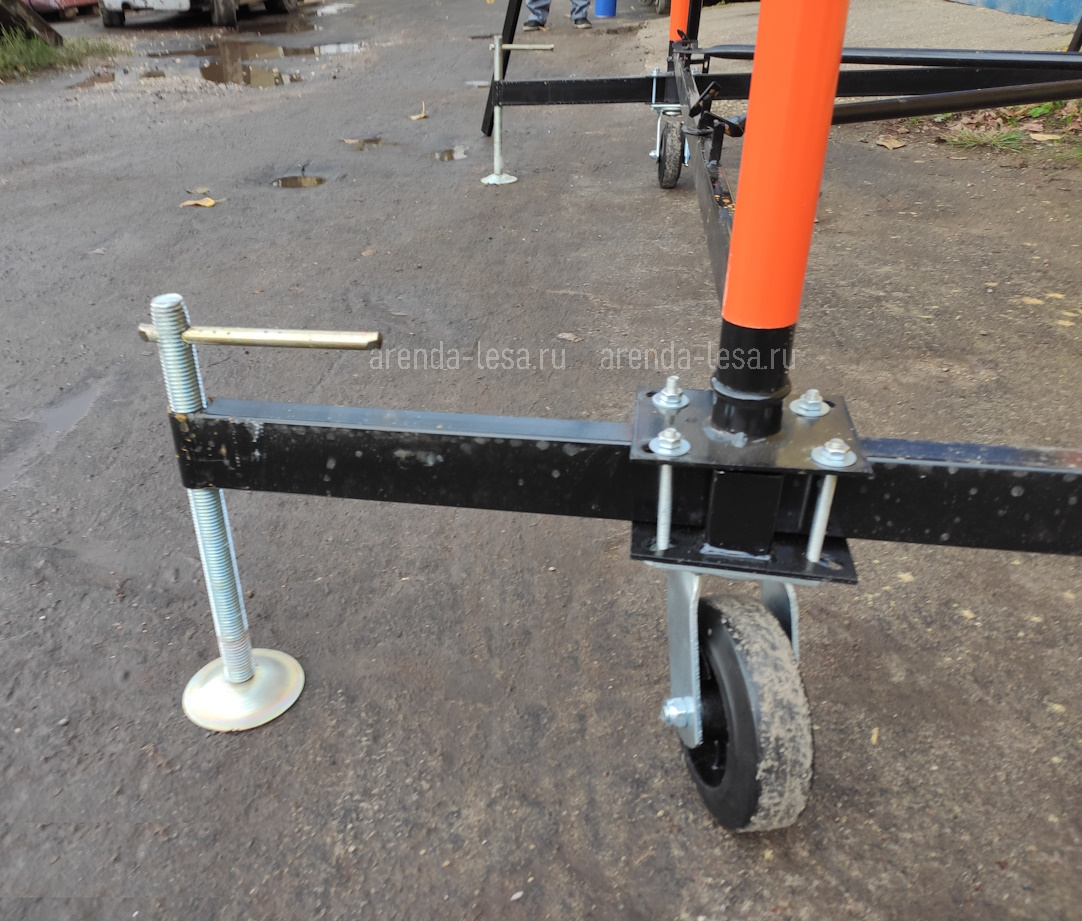

- балка базы с винтовыми домкратами 1


- промежуточная секция высотой 1,2 м (рама вертикальная-6, стяжка диагональная-7, стяжка гантельная-8)

- рабочая площадка из двух частей (одна часть с люком 10, одна без люка-11)

- стабилизаторы-9


ВЫШКА ТУРА РАДИАН АЛЬФА КОМПЛЕКТАЦИЯ
Вышка тура Радиан Альфа - это оптимальное решение при выборе вышки туры для строительных работ самого широкого профиля. Рабочая площадка рассчитана на двух человек с рабочим инструментом и строительными материалами. Для устойчивости на неровной поверхности применяются винтовые домкраты и стабилизаторы устойчивости.
Вышка тура Радиан-Альфа имеет несколько вариантов комплектации.
1.Вышка тура Радиан Альфа с лучами-стабилизаторами и винтовыми домкратами.
2.Вышка тура Радиан Альфа с винтовыми домкратами.
3.Вышка тура Радиан Альфа с лучами-стабилизаторами.
4.Вышка тура Радиан Альфа.
