Вышка тура Радиан

Вышка тура Радиан СПб

Размер
площадки, м
Кол-во
секций
Высота
ограждения, м
Цена базовый комплект, руб Цена +
балка базы, руб
Цена +
балка базы +
стабилизаторы, руб
2,0*0,9 2 2,6 17001 21047 24091
3 3,8 21114 25160 28204
4 5,0 25227 29273 32317
5 6,2 29340 33386 36430
6 7,4 33453 37499 40543
7 8,6 37566 41612 44656
Лучи стабилизаторы 4 шт 3044
Балка базы с винт опорами 2 шт 4046
Винт. опора для лестницы 2 шт 2450




ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ




ВЫШКА ТУРА РАДИАН КОМПЛЕКТАЦИЯ
Вышка тура Радиан СПб имеет размер площадки 2,0*0,9 м и предназначена для выполнения работ до высоты 8,6 м. В комплектации вышки туры Радиан предусмотрено 3 варианта. Базовый комплект. Базовый комплект + балка базы. Базовый комплект + балка базы + стабилизаторы. Цена на комплекты указана в таблице.
Вышка тура Радиан включает: базовый блок и промежуточные секции. Базовый блок включает нижнее основание из двух гантелей базы и двух стяжек базы и верхнюю секцию с рабочей площадкой. Высота вышки набирается промежуточными секциями высотой 1,2 м. В состав одной секции входят 2 шт рама вертикальная, 2 шт гантельная стяжка секции и 4 шт стяжка секции. Вертикальная рама имеет в своем составе горизонтальные перекладины для подъема по ним рабочих на рабочую площадку. Расстояние между горизонтальными перекладинами по вертикали 0,4 м.




ВЫШКА ТУРА РАДИАН СТАБИЛИЗАТОРЫ

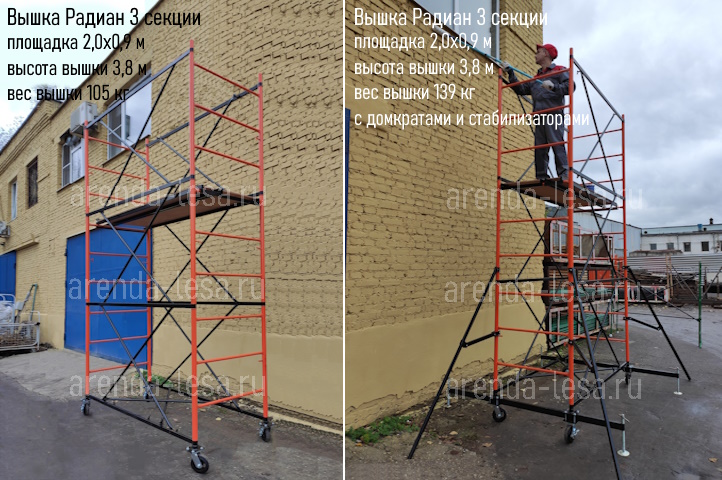

Вышка тура Радиан имеет максимальную габаритную высоту 8,6 м. От габаритной высоты вышки 5,0 м до высоты 8,6 м для обеспечения безопасности при работе на вышке применение стабилизаторов устранит возможность опрокидывания вышки. Конструкция стабилизаторов увеличивает площадь опоры вышки. Комплект на одну вышку состоит из четырех отдельных стабилизаторов, каждый из которых крепится к вертикальной раме с помощью хомутов, что обеспечивает произвольный угол наклона стабилизаторов к земле.






ВЫШКА ТУРА РАДИАН КРЕПЛЕНИЕ
Вышка тура Радиан может применяться без крепления к стене здания до высоты вышки 5 м. При большей высоте сборки  для обеспечения безопасной работы рекомендовано использовать стабилизаторы (комплект 4 шт). Варианты элементов крепления представлены на этой странице крепления. Самый простой способ крепления это кронштейн анкера с анкерным болтом, позволяющий выдерживать расстояние от стены до вышки 28-35 см и 58-65 см.


Анкерная труба с хомутом и шуруп-рымом более универсальный вариант, позволяющий плавно регулировать расстояние от стены до вышки от минимального до 1500 мм. Он имеет более высокую стоимость. Анкерная труба поставляется в трез размерах: 500/800/1500 мм. Изготавливается из трубы диаметром 42 мм. Шуруп-рым имеет следующие размеры 120/160/190/230/300/350 мм и изготовлен из оцинкованной стали. Пластиковый дюбель имеет три размера 70/100/135 мм. Диаметр всех пластиковых дюбелей 14 мм.


ВЫШКА ТУРА РАДИАН НА ЛЕСТНИЧНЫЙ МАРШ
Выполнение строительных работ в местах с перепадом высот, например, на лестничных маршах, достаточно распространенная задача. Для этих случаев стандартная вышка тура доукомплектовывается двумя регулируемыми винтовыми опорами, которые крепятся с одной стороны вместо колес. Эта простая в монтаже и надежная в работе конструкция позволит быстро собрать вышку, выполнить работы и быстро разобрать вышку. При необходимости вести работы одновременно на двух уровнях, вышка оснащается дополнительной промежуточной площадкой.

Модель вышки Размер
площадки, м
Max
нагрузка, кг
Высота А,
м
Высота В,
м
Масса,
кг
Цена,
руб
Радиан 2.6 м 2.0*0.9 250 2.6 3.8 145 по запросу
Радиан 3.8 м 3.8 5.0 160 по запросу
Радиан 5.0 м 5.0 6.2 184 по запросу
Радиан 6.2 м 6.2 7.4 209 по запросу
Радиан 7.4 м 7.4 8.6 233 по запросу
Радиан 8.6 м 8.6 9.8 258 по запросу






ВЫШКА ТУРА РАДИАН РАБОЧАЯ ПЛОЩАДКА
Вышка тура Радиан укомплектована одной рабочей площадкой, которая предназначена для обеспечения доступа рабочих к месту проведения работ. Максимально допустимая нагрузка на площадку 250 кг. Запрещается превышать нагрузку 250 кг. Рабочая площадка вышки тура Радиан изготовлена из толстой фанеры, закрепленной на металлическом каркасе. Рабочая площадка для вышки тура Радиан состоит из двух частей шириной 0,6 м и 0,2 м, в одной из которых оборудован люк. Располагается рабочая площадка на горизонтальных перекладинах вертикальных рам. Установить площадку можно в любом месте вышки, но с учетом ограждения безопасности не менее 1 м. Шаг установки площадки 0,4 м. Конструкция вышки тура Радиан позволяет устанавливать дополнительные промежуточные площадки для облегчения подъема и спуска рабочих или для организации дополнительного места проведения работ. Для большего удобства и комфорта в этих местах могут устанавливаться наклонные лестницы для подъема. По запросу вышка тура Радиан комплектуется бортовым ограждением рабочей площадки.

При необходимости увеличить площадь работ на фасаде здания снаружи или на стене внутри помещения вышка тура Радиан доукомплектовывается дополнительными промежуточными площадками. Устанавливаются они на горизонтальные перекладины в вертикальных рамах с шагом 0,4 м по высоте.

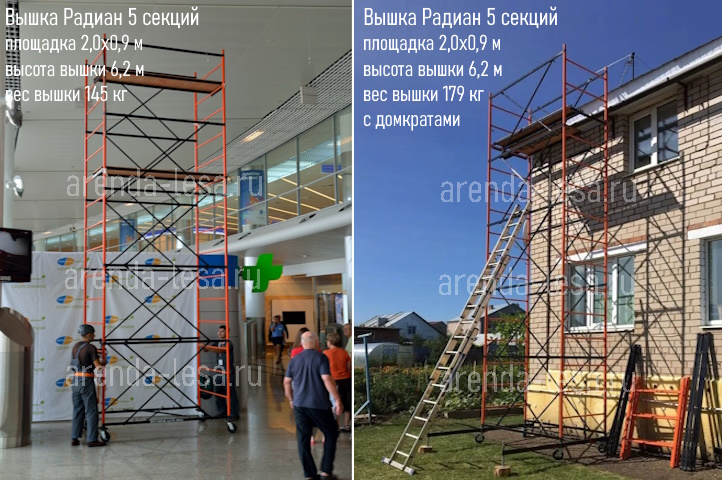

Для удобства подъема и спуска на рабочие площадки вышка тура Радиан оснащается металлическими наклонными лестницами

Наклонная лестница имеет длину 2.3 м, ширину 0,6 м. Изготовлена из стальной трубы 25 мм.
Ступеньки из стальной трубы 25 мм.
Лестницы оборудованы специальными крюками для их крепления к элементам строительных лесов и перилами с одной стороны.
Вес лестницы - 10 кг
Допустимая нагрузка - 150 кг
Угол наклона лестниц 60 гр.

Вышка тура Радиан оборудована рабочей площадкой с открывающимся люком. Рабочая площадка состоит из двух частей, в одной из которых расположен открывающийся люк. Ширина одной части 0,6 м, другой 0,2 м. Это сделано для удобства монтажа площадок. Подъем и спуск на рабочую площадку производится по внутренней части вышки по горизонтальным перекладинам в составе вертикальных рам. Шаг горизонтальных перекладин по высоте составляет 0,4 м. При этом подъем снаружи  вышки запрещен из-за возможного опрокидывания вышки.


Паспорт
          Сертификат          Схема сборки


ВЫШКА ТУРА РАДИАН ХАРАКТЕРИСТИКИ

Вышка тура Радиан СПб
- Максимальная высота 8,6 м
- Размер площадки: 2.0 * 0,9 м
- Настил из влагостойкой фанеры
- Настил на стальной раме
- Настил оборудован люком
- Шаг настила по высоте - 0,40 м
- Колеса резиновые поворотные
- Диаметр колес - 160 мм
- Максимальная нагрузка - 250 кг


ВЫШКА ТУРА РАДИАН КОНСТРУКЦИЯ
Вышка тура Радиан представляет собой пространственную конструкцию, состоящую из следующих элементов:
- колеса цельнолитые диаметром 160 мм, два с тормозом и два без тормоза 4
- нижнее основание (стяжка базы гантельная с площадкой-2, нижняя опора базы-3, стяжка базы диагональная-5)
- балка базы с винтовыми домкратами 1


- промежуточная секция высотой 1,2 м (рама вертикальная-6, стяжка диагональная-7, стяжка гантельная-8)

- рабочая площадка из двух частей (одна часть с люком 10, одна без люка-11)

- стабилизаторы-9



Вышка тура Радиан
 - одна из самых универсальных вышек тур, используя которую можно обеспечить большой объем выполняемых строительных работ. Рабочая площадка рассчитанна на двух человек с рабочим инструментом и строительными материалами. Для устойчивости на неровной поверхности применяются винтовые домкраты и стабилизаторы устойчивости.
Вышка тура Радиан имеет несколько вариантов комплектации.
1.Вышка тура Радиан с лучами-стабилизаторами и винтовыми домкратами.
2.Вышка тура Радиан с винтовыми домкратами.
3.Вышка тура Радиан с лучами-стабилизаторами.
4.Вышка тура Радиан.
