Вышка тура Атлант
Вышка тура Атлант
Размер площадки, м |
Кол-во секций (диагоналей) | Вес, кг |
Высота ограждения, м |
Цена базовый комплект, руб |
Цена + фанерное огр, руб |
2,0*2,0 | 3 | 197 | 3,2 | 29524 | 31032 |
4 | 218 | 4,2 | 33086 | 34594 | |
5 (1) | 239 | 5,2 | 37437 | 38945 | |
6 (1) | 260 | 6,2 | 40999 | 42507 | |
7 (1) | 281 | 7,2 | 44561 | 46069 | |
8 (3) | 302 | 8,2 | 49701 | 51209 | |
9 (3) | 323 | 9,2 | 53263 | 54771 | |
10 (5) | 344 | 10,2 | 58403 | 59911 | |
11 (5) | 365 | 11,2 | 61965 | 63473 | |
12 (7) | 386 | 12,2 | 67105 | 68613 | |
13 (7) | 407 | 13,2 | 70667 | 72175 | |
14 (7) | 328 | 14,2 | 74229 | 75737 | |
15 (7) | 449 | 15,2 | 77791 | 79299 | |
16 (9) | 470 | 16,2 | 82931 | 84439 | |
17 (9) | 491 | 17,2 | 86493 | 88001 | |
18 (9) | 512 | 18,2 | 90055 | 91563 | |
19 (9) | 533 | 19,2 | 93617 | 95125 | |
21 (9) | 554 | 20,2 | 97179 | 98687 | |
21 (9) | 575 | 21,2 | 100741 | 102249 |
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Вышка тура Атлант Максимальная высота 21,2 м Размер площадки: 2,0 * 2,0 м. Шаг установки настила по высоте - 0,40 м. Колеса литые резиновые поворотные с фиксаторами (диаметр 160 мм). Допустимая нагрузка - 250 кг. Настил из многослойной фанеры на металлическом каркасе. Настил оборудован открывающимся люком для подъема рабочих. Количество настилов в базовой комплектации - 1 комплект. Возможна комплектация дополнительными настилами. Диаметр трубы несущих элементов - 42 мм. Винтовые домкраты в комплекте поставки. |
![]() |
ВЫШКА ТУРА АТЛАНТ КОМПЛЕКТАЦИЯ | ||
Вышка тура Атлант имеет размер площадки 2,0*1,2 м и предназначена для выполнения работ до высоты 21м. В комплектации вышки туры Атлант предусмотрено 2 варианта. Базовый комплект. Базовый комплект + фанерное ограждение. Цена на комплекты указана в таблице. | ||
![]() |
||

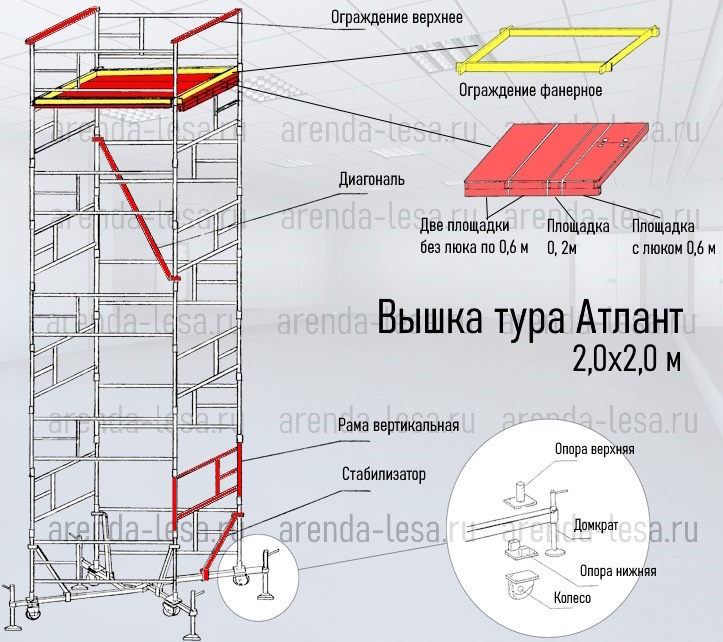

Вышка тура Атлант включает: базовый блок и промежуточные секции. Базовый блок включает нижнее основание и верхнюю секцию с рабочей площадкой. Высота вышки набирается промежуточными секциями высотой 1,0 м. В состав одной секции входят 2 шт рама вертикальная. Вертикальная рама имеет в своем составе горизонтальные перекладины для подъема по ним рабочих на рабочую площадку. Расстояние между горизонтальными перекладинами по вертикали 0,4 м. Для придания вышке тура Атлант прочности и устойчивости предусмотрены внутренние диагонали. |
||
ВЫШКА ТУРА АТЛАНТ СТАБИЛИЗАТОРЫ | ||
Вышка тура Атлант при высоте ограждения выше 5 м рекомендовано эксплуатировать со стабилизаторами. Комплект стабилизаторов состоит из четырех лучей, которые присоединяются к вертикальным рамам с помощью специальных хомутов. Угол наклона лучей стабилизатора можно менять, таким образом изменяя площадь опоры. При необходимости вышка тура Атлант может размещаться близко к стене, при этом два луча стабилизатора поворачивают вдоль стены. При необходимости можно монтировать на вышку только два луча стабилизатора. Вышка тура Атлант в комплекте со стабилизаторами обладает большей устойчивостью, а значит более безопасна. | ||
ВЫШКА ТУРА АТЛАНТ НАГРУЗКА | ||
Максимально допустимая нагрузка на вышку тура Атлант вне зависимости от высоты составляет 250 кг. Превышать данный показатель запрещено. Это может привести к тому, что вышка тура строительная передвижная может разрушится, что в свою очередь приведет к травме. Величина 250 кг рассчитана на работу двух рабочих с материалами и инструментом. Данный параметр обеспечивает весь спектр строительных работ, за исключением каменной кладки. В этом случае используют либо подмости каменщика, либо клиновые строительные леса. Их максимально допустимая нагрузка 400 кг/кв м. При необходимости проведения работ на большой площади вышка тура Атлант может перемещаться рабочими вдоль объекта, при этом вышку необходимо частично разобрать перед перемещением. |
||
ВЫШКА ТУРА АТЛАНТ РАБОЧАЯ ПЛОЩАДКА | ||
Вышка тура Атлант в базовом комплекте имеет одну рабочую площадку, которая предназначена для обеспечения доступа рабочих к месту проведения работ. Максимально допустимая нагрузка на площадку 250 кг. Запрещается превышать нагрузку 250 кг. Рабочая площадка вышки тура Атлант представляет собой многослойную фанеру с пропиткой от намокания, расположенной на металлическом каркасе. Площадка имеет откидывающийся люк для попадания рабочих на площадку. Рабочая площадка для вышки тура Атлант состоит из четырех составных частей: три шириной 0,6 м и одна шириной 0,2 м (1). В одной из составных частей оборудован люк. Располагается рабочая площадка на горизонтальных перекладинах вертикальных рам. Установить площадку можно в любом месте вышки, но с учетом ограждения безопасности не менее 1 м. Шаг установки площадки 0,4 м. Конструкция вышки тура Атлант позволяет устанавливать дополнительные промежуточные площадки для облегчения подъема и спуска рабочих или для организации дополнительного места проведения работ. Для большего удобства и комфорта в этих местах могут устанавливаться наклонные лестницы для подъема. По запросу вышка тура Атлант комплектуется бортовым ограждением рабочей площадки (2). |
||
![]() |
||
ВЫШКА ТУРА АТЛАНТ КРЕПЛЕНИЕ К СТЕНЕ | ||
Вышка тура Атлант может использоваться без крепления к фасаду здания до высоты вышки 5 м. При монтаже вышки высотой более 5 м необходимо применить стабилизаторы устойчивости (комплект 4 шт). Более надежно прикрепить вышку туру Атлант к стене с помощью крепления. В качестве способа крепления мы рекомендуем два варианта крепления: кронштейн анкера с анкерным болтом (1) и анкерная труба с неповоротным хомутом и шурупом-рым (2). Вариант с кронштейном анкера более низкий по стоимости, производится в двух вариантах и обеспечивает расстояние от стены до вышки 28-35 см и 58-65 см. Анкерная труба с хомутом и шуруп-рымом более универсальный вариант, позволяющий плавно регулировать расстояние от стены до вышки от минимального до 1500 мм. Он имеет более высокую стоимость. Анкерная труба поставляется в трез размерах: 500/800/1500 мм. Изготавливается из трубы диаметром 42 мм. Шуруп-рым имеет следующие размеры 120/160/190/230/300/350 мм и изготовлен из оцинкованной стали. Пластиковый дюбель имеет три размера 70/100/135 мм. Диаметр всех пластиковых дюбелей 14 мм. Наши менеджеры порекомендуют вам оптимальный вариант крепления для полного обеспечения безопасности при работе и с учетом экономии ваших средств. | ||
![]() |
||
Паспорт
Сертификат
Схема сборки
Вышка тура Атлант благодаря большому размеру рабочей площадки - 2,0 м х 2,0 м - является наиболее удобной вышкой турой для применения в случаях, когда необходимо производить работы силами не менее 2-ух человек. Конфигурация площадки позволяет эффективно использовать рабочее пространство, удобно и безопасно размещая и рабочих, и строительные материалы, и рабочий инструмент. Вышка поставляется в комплекте в винтовыми домкратами.
Базовый комплект вышки-туры Атлант включает 1 комплект рабочей площадки и винтовые домкраты для выравнивания вышки-туры Атлант на поверхности с изменением высоты.
Фанерное ограждение рабочей площадки является не обязательным элементом конструкции вышки-туры Атлант и поставляется по запросу. Так же по запросу вышка-тура Атлант может быть укомплектована стабилизаторами устойчивости, которые не входят в базовый комплект вышки.
Дополнительные рабочие площадки вышки-туры Атлант могут устанавливаться для создания нескольких уровней работы от поверхности до максимальной высоты вышки.
Наклонные лестницы, являющиеся дополнительным элементом конструкции, обеспечат легкий, комфортный и безопасный подъем и спуск рабочих, что особенно актуально при частых сменах высоты работы.
